SUPREME 120S

Art. 81201
Dimensioni singola macchina imballata

72x195x101 cm

Lunghezza max di taglio

1200 mm

Formato max piastrella per taglio in diagonale

845×845 mm

Potenza motore

3Hp/2,2Kw, 9A

Spessore max di taglio

85 mm

Spessore max taglio 45°

60 mm

Tracciatore laser

Di serie

Tensione motore

MONOFASE 230V~50Hz

Diametro interno utensile

25,4 mm

Spessore max taglio in due passate

135 mm

Diametro utensile consigliato

300 mm

Giri al minuto

2800min-1

Protezione amperometrica

13 A

Dimensione piano di lavoro

1185×625 mm

Dimensioni macchina

1980x900x H1280 mm

Peso macchina

90 kg

Protezione Termica

160°C

Squadretta

Di serie

Pompa d'acqua

S3

Capacità vaschetta

Min. 26/ Max.41 litri

appoggio laterale

Optional

Asole lunghe x appoggio laterale

Optional

KIT avanzamento VOLANTINO

Di serie

prolunga a RULLIERA

Optional

prolunga piano di lavoro

Optional

Ruote

Di serie

Descrizione

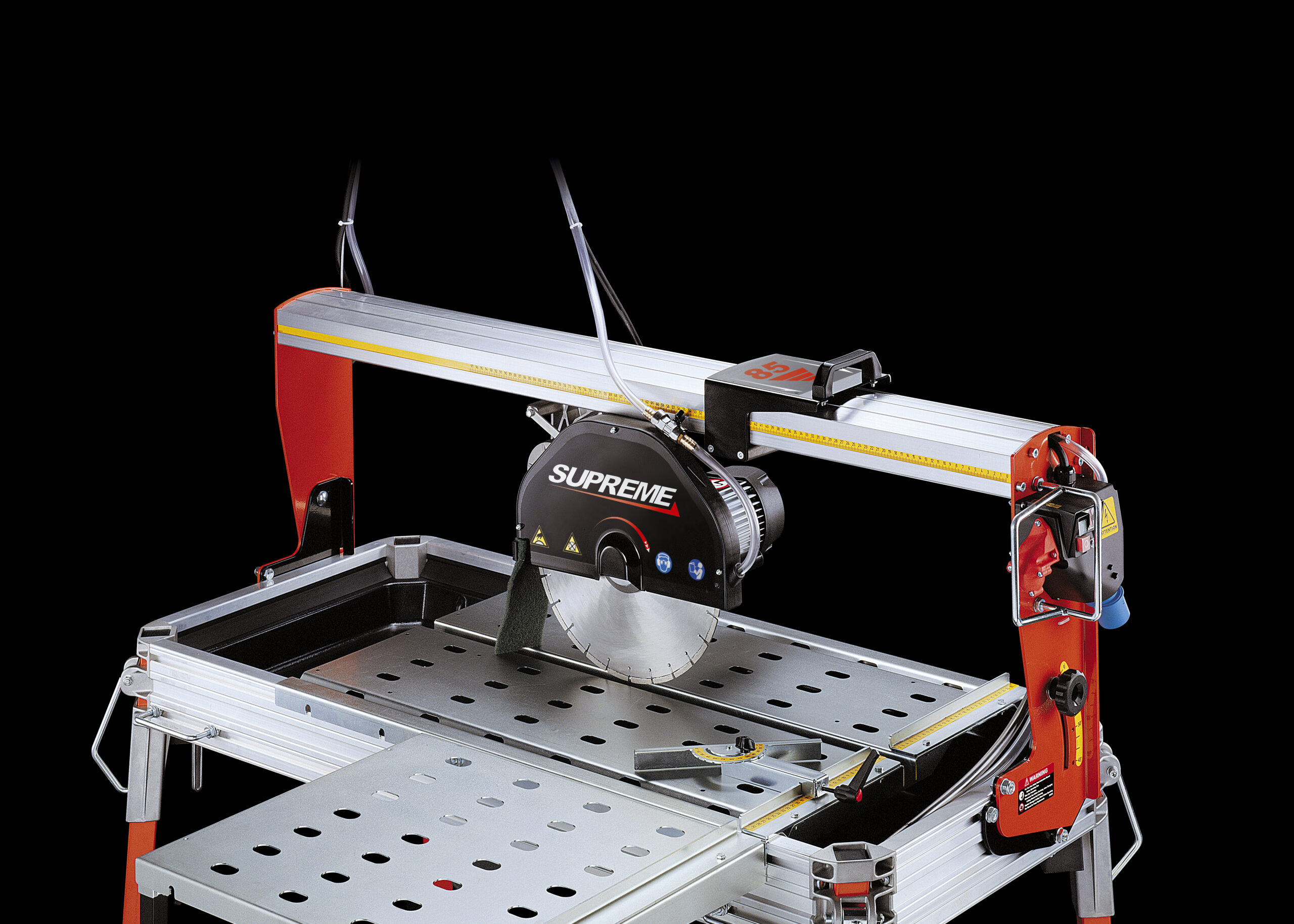

SUPREME è una segatrice a ponte ideale per il taglio di marmo, granito e pietre naturali.
Effettua tagli con avanzamento manuale del gruppo motore.
È progettata per lavorare con dischi Ø300 mm.
Tracciatore laser e kit ruote forniti di serie oppure optionals.

Equipaggiata con:
– Motore monofase 230V~50Hz 3Hp/2,2 Kw con protezione termica e amperometrica
– Interruttore di minima tensione
– Disgiuntore di corrente a riarmo manuale
– Testa di taglio scorrevole e motore basculante
– Avanzamento taglio con volantino
– Tracciatore laser
– Kit ruote
– Gambe regolabili
– Squadra goniometrica regolabile
– Pompa ricircolo acqua tipo S3

Lavora con acqua
Disco Ø300 mm non incluso
Disponibile, su richiesta, con motore trifase.

STRUTTURA

In alluminio estruso per avere il massimo della solidità e della leggerezza.
TRAVE
in alluminio estruso ad alta resistenza alla torsione. Provvista di guide cuscinetti in acciao inox intercambiabili.
SCALA MILLIMETRATA
per la rapida esecuzione di tagli in serie.
SQUADRA GONIOMETRICA
professionale di serie e battuta millimetrata.
PROLUNGA PIANO DI LAVORO – (OPTIONAL)
in acciaio zincato con possibilità di essere montato su entrambi i lati della macchina; consente il taglio di grandi formati.

CARRELLO DI SCORRIMENTO

Il carrello gruppo motore scorre sulla trave mediante otto cuscinetti a sfera, dei quali quattro lavorano sempre in perpendicolare rispetto alla trave.

POSIZIONE A 45°

Posizione per il taglio a 45°.
Il cablaggio dei fili è integrato all’interno della trave per evitare che interferiscano nella zona di taglio.
Motore da 3 Hp / 2,2 Kw con protezione termica e amperometrica.

REGOLAZIONE PROFONDITÀ DI TAGLIO

La regolazione della profondità di taglio avviene mediante il bloccaggio del basculamento del gruppo motore.
Una comoda scala graduata centimetrata indica direttamente la profondità di taglio.

QUADRO COMANDI

Il quadro comandi, di immediato accesso comprende:
– Interruttore di sicurezza con bobina di minima tensione.
– Disgiuntore di corrente a riarmo manuale in caso di bloccaggio del disco.
– Spia rossa per segnalazione presenza rete.
– Spia verde per segnalazione funzionamento macchina.
– Laser per la massima precisione di taglio (optional nella versione standard).
– Spina tipo industriale.

PIANO DI LAVORO

in acciaio zincato di grandi dimensioni (620 mm).
Vasca in ABS resistente agli urti ed all’usura.
– Facile da pulire.
– Ideata per separare i detriti di taglio dalla zona di recupero acqua.
Pompa per ricircolo acqua.
